部 件

內       容

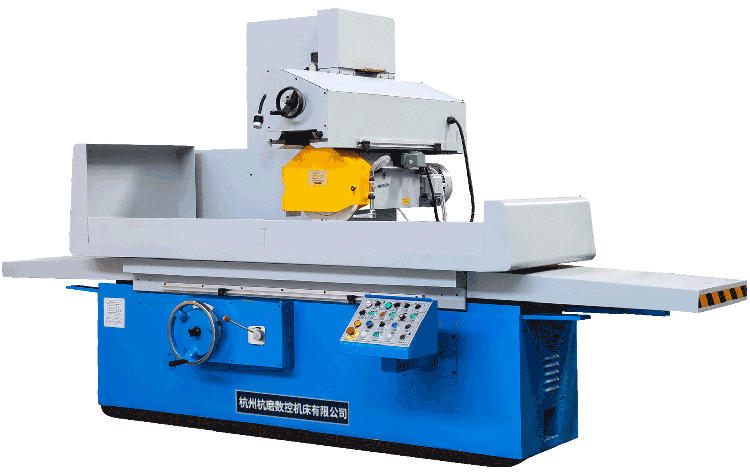

M7163X1250

M7163加高型特殊定做

工  作  臺

工作臺臺面寬度

630 mm

630 mm

工作臺臺面長度

1250 mm

1250 mm

工作臺縱向行程

1300 mm

1300 mm

工作臺T型槽數量

3

3

工作臺T型槽寬度尺寸

18

18

工作臺縱向進給

3~25 m/min

3~25 m/min

進 給系 統

主軸中心到臺面距離

最大

750 mm

950 mm

最小

160 mm

160 mm

橫進給速度

0.3~2 m/min

0.3~2 m/min

橫進給行程

670 mm

670 mm

磨頭垂直進給手輪每格進給量

0.005 mm

0.005 mm

磨頭垂直進給手輪每轉進給量

0.5 mm

0.5 mm

磨頭快速進給速度

250 mm/min

250 mm/min

砂輪

砂輪外形尺寸（D×d×W）

400×50×203mm

400×50×203mm

砂輪轉速

1440 r/min

1440 r/min

液 壓

系 統

工作壓力

1.1~1.5 MPa

1.1~1.5 MPa

電 機

功 率

電機總功率

15.7 KW

15.7KW

砂輪主軸電機

9KW

9 KW

油泵電機

5.5KW

5.5KW

磨頭快速升降電機

0.55 KW

0.55 KW

磨頭橫向進給電機

0.55 KW

0.55 KW

冷卻泵電機

0.12 KW

0.12 KW

機床外形

尺寸

長×寬×高

3700×1790×2220

3700×1790×2450

重 量

機床凈重

5500 kg

600 kg

機床最大承載重量

1100kg

1100kg

加 工

范 圍

長

1250 mm

1250 mm

寬

630 mm

630 mm

高

550 mm

750 mm

序號

名    稱

件號或標記

規  格

數 量

1

砂輪修整器

7132A.60b

1套

2

砂輪平衡軸

7130.85-300

1套

3

螺帽

7130.85-301

1件

4

扒子

7130.85.2

1套

5

砂輪拆卸器(扳手)

7160×16.85.1

1套

6

機床墊鐵

S78-6

160×80

8套

7

地腳螺栓

M20×400/ J23-8A(含螺帽、墊圈)

2套

8

附件箱

MY7132A.88.6

1套

9

砂輪卡盤

2套

10

砂輪平衡架

1套

序號

名    稱

件號或標記

數 量

1

使用說明書

M7163 -SM

1本

2

合格證明書

M7163 -ZM

1本

3

裝箱單

 M7163 -ZD

1本

4

電磁吸盤說明書

1本
